Busmodul - für JA-100-Funkgeräte

|JA-112R| Busmodul - für JA-100-Funkgeräte |

Das Modul bildet die interne Kommunikationsschnittstelle zwischen dem drahtgebundenen
Bus und den Funkkomponenten der Systeme JABLOTRON 100+ und Mercury. Das Produkt ist
kompatibel mit den Zentralen JA-102K, JA-103K, JA-107K und dem neuen Funkverstärker JA
151R (sowie der älteren Version des Funkverstärkers JA-150R).

Es ermöglicht eine Funkverbindung zwischen der Zentrale und Funkperipheriegeräten wie Meldern, Bedienteilen,
Sirenen, Fernbedienungen, Ausgangsmodulen usw. Bis zu 3 Funkmodule können an eine Zentrale angeschlossen
werden. Dies ermöglicht eine zuverlässige Abdeckung der internen Funkkommunikation auch in großen Objekten
oder weiten Außenbereichen.

- Als modernisierte Weiterentwicklung des Moduls JA-111R überzeugt das Produkt bei unveränderten
Abmessungen und gleicher Installationspraxis.

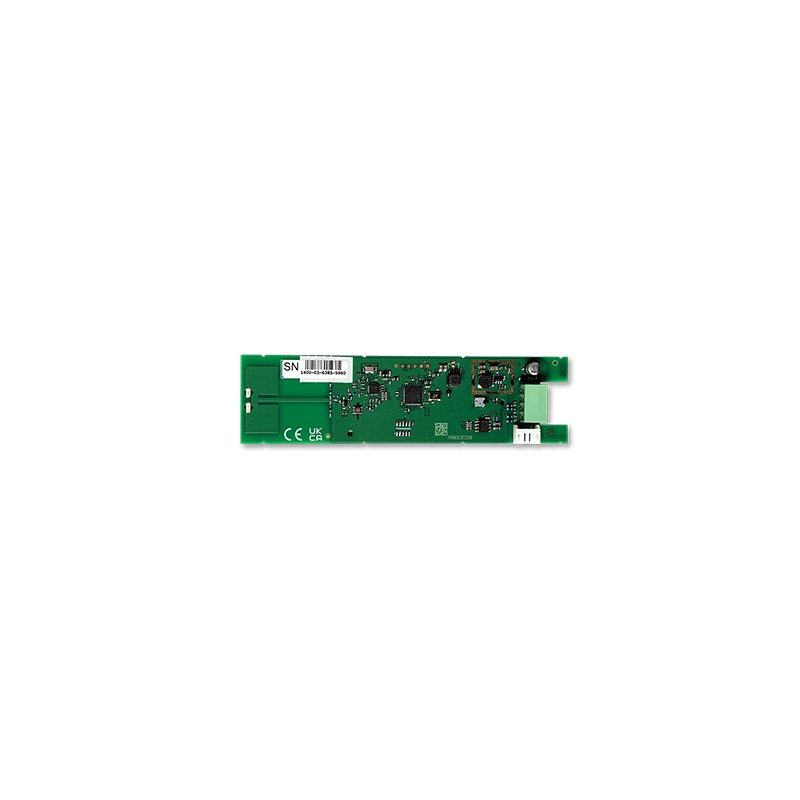

- Die Packung enthält die Leiterplatte (PCB) selbst und ein Anschlusskabel. Bei einer nachträglichen Installation
in die Zentralen JA-102K, JA-103K oder JA-107K wird die Leiterplatte in die vorbereitete Halterung (Teil der
Zentrale) eingesetzt und mit dem beiliegenden 4-poligen Anschlusskabel mit der Zentrale verbunden.
- Bei Zentralen mit der Bezeichnung JA-10xKR ist das Funkmodul bereits ab Werk in der Zentrale eingebaut und
muss nicht separat bestellt werden, es sei denn, der Umfang der Installation erfordert weitere Funkmodule.
- Das Modul kann auch an jeder beliebigen Stelle im Innenbereich installiert werden, an der wo der Systembus
verfügbar ist. Bei einer Installation außerhalb der Zentrale muss das Modul in das Installationsset PLV-JA111R
eingebaut werden (separat erhältlich, das Set enthält die Kunststoffabdeckung und die Klemmleiste für den
Busanschluss).

Funkperipheriegeräte können nur im Bereich der Positionen 1 bis 120 zugewiesen werden. Die Zustände der PG
Ausgänge können zwischen der Zentrale und den Peripheriegeräten nur im Bereich von PG 1 bis 32 drahtlos
übertragen werden. Andere Positionen für Peripheriegeräte und PG-Ausgänge ermöglichen nur die Bus
Kommunikation.
